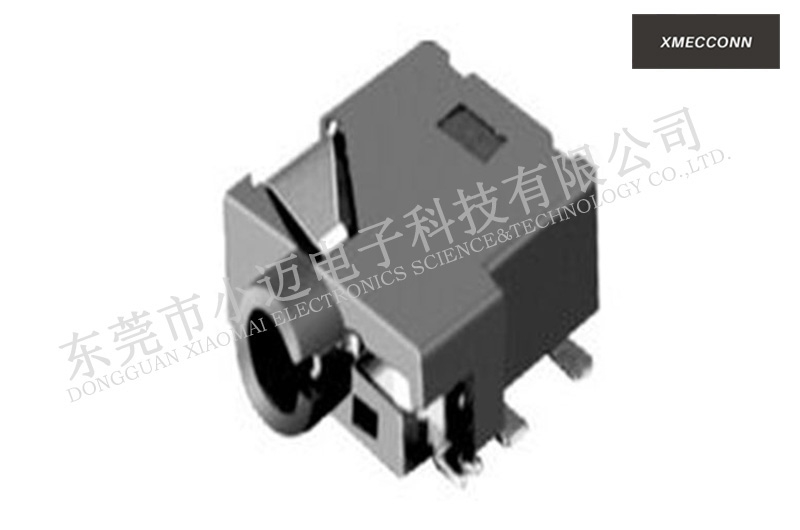

耳機插座是音頻設備中常見的連接部件，用于實現信號輸入與輸出。不同規格的耳機插座在針腳定義與接線方式上有所區別，常見類型包括兩節、三節、四節、五節等多種結構，用戶在設計或維修時需要了解具體接線方法。
常見的3.5mm耳機插座通常為三節結構，針腳對應信號分別是左聲道、右聲道和地線。插頭插入時，金屬環與插座觸點接觸形成電路。左聲道一般接插座的“Tip”端，右聲道接“Ring”端，地線接“Sleeve”端。若為帶麥克風功能的四節插頭，還需增加一個麥克風信號端或控制端，不同設備標準存在差異，如CTIA與OMTP定義不同，接線方式需按實際電路圖確認。
在PCB板上焊接耳機插座時，針腳排列位置需要對應電路輸入輸出端。為了避免信號串擾與接觸不良，應使用質量穩定的插座產品，焊點飽滿且無虛焊。對于有開關功能的耳機插座，還會多出檢測針腳，用于實現插入檢測或音頻切換功能，例如在插入耳機后自動關閉揚聲器輸出。
部分耳機插座帶有防塵結構或屏蔽層設計，以減少電磁干擾。接線過程中需注意保持引腳與信號線的對應關系，避免交叉連接。若使用雙聲道或多通道輸出系統，還應區分信號，確保左右聲道聲音方向一致。
耳機插座的針腳定義與接線方式不僅影響信號傳輸穩定性，也決定設備兼容性。設計時建議根據具體使用環境和電路板布局選擇合適型號，例如貼片式、直插式或帶螺紋鎖緊結構的耳機插座，確保裝配牢固與音頻輸出穩定。
