圓形耳機插座插孔有幾種端子結構

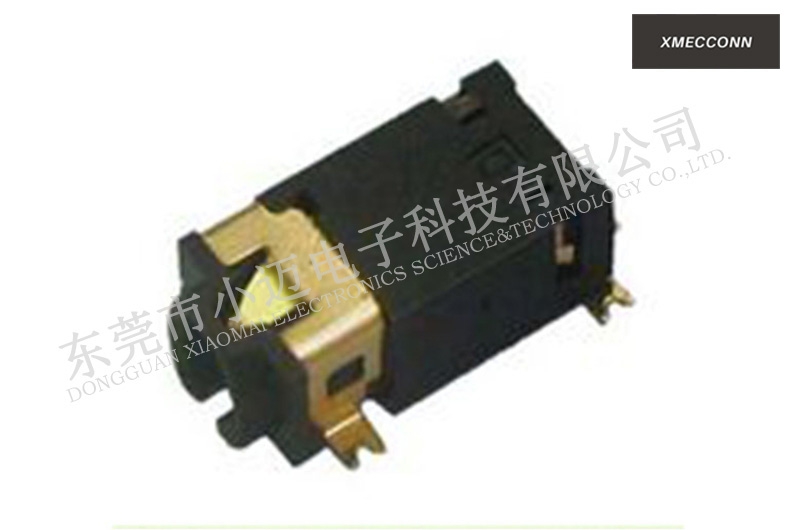

圓形耳機插座作為音頻輸入輸出連接的重要接口，其插孔端子結構直接影響信號通斷方式、電氣性能與安裝方式。常見端子結構類型主要依據功能位、安裝工藝、電路開關控制進行劃分，主要包括立體聲端子結構、帶切換觸點端子結構、差分信號結構、接地分離結構等。

常規3.5mm耳機插座通常具備三段或四段端子設計。三段插孔端子結構包括左聲道（L）、右聲道（R）與公共地（GND），對應TRS（Tip-Ring-Sleeve）標準插頭。適用于單純音頻播放功能的設備，如音箱、音頻模塊、普通耳機接口。四段端子結構則多一個麥克風或控制信號觸點，形成TRRS（Tip-Ring-Ring-Sleeve）標準，應用于智能終端、通信設備、帶通話功能的耳機系統中。

部分圓形耳機插座設計帶有開關觸點結構。插入插頭時，內部簧片斷開原本的線路連接，常用于音頻信號的自動切換，如內置揚聲器與外接耳機自動切換。開關觸點端子通常獨立設計，需連接控制信號引腳，可實現耳機插入檢測、音頻輸出跳轉等功能。此類結構多應用于車載主板、教學設備、工業音頻面板等場合。

從安裝方式來看，耳機插座端子結構可分為貼片型（SMT）端子與直插型（DIP）端子。SMT結構適用于自動貼裝生產線，端子分布在接口底部或兩側，多為短腳結構，適合板載空間有限設備。DIP端子為傳統直插腳型，可增強焊接牢固度，適用于強插拔、高震動等應用場合。部分型號結合SMT與DIP，采用混合端子布局，兼顧貼裝效率與固定強度。

結構形式上，還有L型彎腳、加強定位腳、焊線型插孔等變種。L型端子便于側向布局，適配緊湊外殼；加強定位結構用于抗脫焊要求高的應用；焊線型插孔則適用于非PCB連接場合，如音頻線材組裝、定制面板設備等。

信號結構方面，部分圓形插孔加入接地分離設計，提升左右聲道信號隔離度，降低串音干擾。音頻質量要求較高的場景，如音樂播放器、錄音系統、多通道監聽設備，常選用此類結構。

實際選型時，應根據使用設備的電路配置、接口功能需求、安裝空間限制等因素，綜合考慮端子結構形式，確保機械兼容性、電氣可靠性與量產裝配效率。標準結構可參考相關圖紙，非標需求可聯系生產廠家進行結構定制。
